Roulements à aiguilles

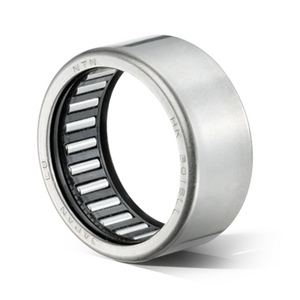

Le roulement à aiguilles est un composant de roulement compact, conçu pour supporter des charges radiales élevées dans un espace radial réduit. Grâce à ses aiguilles cylindriques, plus longues et plus fines que des rouleaux classiques, il offre une capacité de charge élevée pour une épaisseur d'encombrement minimale.

Les aiguilles, de petits éléments cylindriques composés d'acier traité, roulent entre une bague extérieure et un arbre ou une bague intérieure, répartissant la charge sur une surface de contact linéaire plutôt que ponctuelle. Cette géométrie permet de supporter des charges importantes tout en conservant un diamètre extérieur réduit, un avantage décisif dans les mécanismes où l'espace disponible reste faible.

Une bonne lubrification reste indispensable au bon fonctionnement du roulement, qu'elle soit assurée par graisse ou par huile selon l'application.

Bon à savoir : certains modèles intègrent un joint d'étanchéité qui retient le lubrifiant et protège le roulement contre la poussière et l'humidité, un critère important sur les équipements exposés à un environnement sale ou humide.

Le type de roulement à utiliser dépend de la nature des charges rencontrées : un roulement à aiguilles classique supporte principalement les charges radiales, tandis qu'un roulement combiné à aiguilles et à billes ajoute une capacité de charge axiale pour les applications qui combinent les deux types d'effort.

Certains ensembles associent aussi des rondelles de butée à billes ou des ressorts de précharge, qui appliquent une légère force constante pour éliminer le jeu axial résiduel et stabiliser le montage sous vibrations. La présence ou non d'une bague intérieure rapportée influence également le montage sur l'arbre, certains modèles étant prévus pour rouler directement sur un arbre traité et rectifié.

Sur les applications mixtes, où charges radiales et charges axiales se combinent, un roulement à aiguilles seul ne suffit généralement pas : il faut alors l'associer à un roulement à billes ou opter directement pour une référence combinée. Ce choix technique évite de multiplier les composants sur l'arbre et simplifie la conception mécanique de l'ensemble.

Un roulement étanche, équipé de joints des deux côtés, convient aux environnements où la lubrification doit rester protégée sur la durée. À l'inverse, un modèle ouvert facilite le nettoyage et la relubrification périodique, au prix d'une protection moindre contre les contaminants extérieurs.

Ces roulements sont largement utilisés dans les boîtes de vitesses, les articulations mécaniques, les pompes et de nombreux équipements de transmission où l'encombrement radial reste contraint. À encombrement égal, ils supportent des charges radiales plus importantes qu'un roulement à billes classique, ce qui en fait une solution privilégiée sur les mécanismes à faible volume disponible. Sur les mécanismes où l'espace disponible reste particulièrement faible, comme certains renvois d'angle ou articulations compactes, le roulement à aiguilles compte souvent parmi les solutions techniques les plus adaptées.

Bon à savoir : avec de l'expérience, les équipes de maintenance apprennent à repérer les signes d'usure prématurée d'un roulement à aiguilles : bruit anormal, jeu excessif ou échauffement localisé signalent généralement un défaut de lubrification ou un montage inadapté au type de charge supportée.

• FAG, marque historique allemande du groupe Schaeffler, propose une gamme complète de roulements à aiguilles pour applications industrielles.
• INA, également du groupe Schaeffler, conçoit des roulements à aiguilles techniques avec un large choix de cages, bagues intérieures et roulements combinés à billes.
• NTN, groupe japonais, propose des références couvrant la plupart des standards dimensionnels utilisés en mécanique générale.
• SKF, groupe industriel suédois spécialisé dans le roulement, complète l'offre avec des références couvrant un large éventail de dimensions standards.

• DIN 5405-1 / ISO 3030 : norme dimensionnelle des cages et assemblages d'aiguilles radiaux, incluant les tolérances de fabrication associées, garantissant l'interchangeabilité entre fabricants.

À encombrement radial égal, un roulement à aiguilles supporte des charges radiales plus élevées qu'un roulement à billes, grâce à sa surface de contact linéaire. En revanche, il gère généralement moins bien les charges axiales, sauf sur les versions combinées prévues à cet effet.

Le mode de lubrification dépend du modèle : graisse pour les applications à vitesse modérée, huile pour les vitesses plus élevées ou les environnements très chauds. Respectez toujours les préconisations du fabricant indiquées sur la fiche technique du roulement.

Le choix d'un roulement à aiguilles dépend du type de charge à supporter, de l'encombrement disponible et des conditions d'environnement du mécanisme. Découvrez également nos cages de roulement à aiguilles et ensembles de rouleaux, nos bagues intérieures et nos roulements combinés à aiguilles et à billes. Contactez une agence RUBIX pour un conseil personnalisé adapté à votre mécanisme.
