Dans une centrale d'air comprimé, l'air issu du compresseur est très chaud et chargé en humidité. Un refroidisseur d'air comprimé (aussi appelé post-refroidisseur ou refroidisseur final) est un équipement essentiel qui refroidit cet air pour condenser l'humidité et l'éliminer avant distribution, protégeant ainsi l'ensemble de l'installation.
Besoin d'une intervention ?
Nos experts vous accompagnent dans le choix et l'installation de votre compresseur.
Qu'est-ce qu'un refroidisseur d'air comprimé et à quoi sert-il ?
Un refroidisseur d'air comprimé est un échangeur de chaleur placé à la sortie du compresseur. Son fonctionnement est comparable à celui d'un radiateur : l'air comprimé chaud circule dans le refroidisseur et transfère sa chaleur vers un fluide de refroidissement (air ambiant ventilé ou eau froide).
En abaissant la température de l'air, le refroidisseur provoque la condensation de la majorité de la vapeur d'eau contenue dans l'air comprimé. Cette eau condensée est ensuite recueillie par un séparateur et évacuée par une purge automatique intégrée.
En pratique, un bon refroidisseur permet de supprimer l'essentiel de l'humidité générée lors de la compression. Les compresseurs modernes en sont souvent équipés en standard : par exemple, un refroidisseur final intégré peut transformer jusqu'à 70% de l'humidité de l'air en eau liquide aussitôt purgée.
L'air comprimé qui sort du refroidisseur est refroidi à une température généralement proche de la température ambiante plus une marge d'environ 10°C. On obtient ainsi un air nettement plus sec et plus froid, prêt à être stocké dans le réservoir ou envoyé vers un sécheur d'air pour un traitement supplémentaire si nécessaire.
À retenir
Le refroidisseur d'air comprimé constitue la première étape essentielle du traitement de l'air après compression. En abaissant la température et en éliminant la majorité de l'humidité, il protège l'ensemble du réseau et améliore la qualité de l'air fourni aux équipements.
Pourquoi est-il essentiel de refroidir l'air comprimé ?
Refroidir l'air comprimé est indispensable pour des raisons d'efficacité, de fiabilité et de qualité. Un air comprimé non refroidi et saturé en eau pose de sérieux problèmes : en se refroidissant plus loin dans le réseau, il libérerait son humidité sous forme de condensat.
Bénéfices du refroidissement
- - Protection contre la corrosion des canalisations
- - Prévention des dommages aux équipements pneumatiques
- - Amélioration de la qualité de l'air comprimé
- - Réduction des coûts de maintenance
- - Augmentation de la durée de vie des composants
Risques sans refroidissement
- - Condensats acides dans le réseau
- - Corrosion accélérée des canalisations
- - Usure prématurée des outils pneumatiques
- - Contamination possible des produits finis
- - Pannes et arrêts de production coûteux
Le refroidissement de l'air comprimé contribue directement à la performance et à l'efficacité énergétique de la centrale d'air. Des refroidisseurs industriels permettent de maintenir l'air à une température optimale pour garantir des performances constantes tout en améliorant l'efficacité globale du système et en évitant la surchauffe des équipements.
En respectant les recommandations de qualité de l'air comprimé (norme ISO 8573-1), l'entreprise préserve la conformité de sa production et la longévité de ses outils. Un air dépourvu d'excès d'humidité améliore la fiabilité des processus et évite tout risque de contamination microbienne liée à l'eau stagnante.
Les différents types de refroidisseurs d'air comprimé
Il existe plusieurs types de refroidisseurs d'air comprimé, qui se distinguent par leur mode de refroidissement. Le choix dépend souvent des contraintes de l'installation (taille du compresseur, environnement, niveau de refroidissement recherché).
Refroidisseur par air
C'est le type le plus courant. Il utilise l'air ambiant pour refroidir l'air comprimé via un échangeur à ailettes et un ventilateur. L'air frais est forcé à circuler à travers les ailettes du radiateur, ce qui dissipe la chaleur de l'air comprimé et évacue la vapeur d'eau condensée.
Ce procédé est simple et fiable, et ne consomme qu'une faible quantité d'énergie pour entraîner le ventilateur. Les refroidisseurs par air sont généralement suffisants pour les compresseurs de capacité petite à moyenne et lorsque la température ambiante n'est pas extrême.
Avantages
- - Installation simple et économique
- - Pas de circuit d'eau à gérer
- - Maintenance réduite
- - Faible consommation énergétique
- - Idéal pour les petites installations
Inconvénients
- - Efficacité limitée en environnement chaud
- - Sensible à l'encrassement par la poussière
- - Capacité de refroidissement inférieure
- - Niveau sonore du ventilateur
- - Occupe plus d'espace
Refroidisseur par eau
Ici, l'air chaud du compresseur est refroidi en passant dans un échangeur où circule de l'eau froide (provenant soit du réseau d'eau industrielle, soit d'une tour de refroidissement ou d'un groupe froid dédié). Les échanges de chaleur sont souvent réalisés en contre-courant (air et eau circulant en sens opposés) pour maximiser le transfert thermique.
Un refroidisseur par eau peut atteindre une température de sortie d'air comprimé très proche de celle de l'eau de refroidissement, ce qui garantit un air bien refroidi même en climat chaud. Ce type convient aux installations de plus grande envergure ou aux compresseurs à fort débit, car il offre des capacités de refroidissement supérieures.
Avantages
- - Refroidissement plus efficace
- - Fonctionne bien même en climat chaud
- - Idéal pour les grands débits d'air
- - Moins sensible à la température ambiante
- - Fonctionnement silencieux
Inconvénients
- - Nécessite une source d'eau
- - Risque de tartre et de corrosion
- - Maintenance plus complexe
- - Coût d'installation plus élevé
- - Consommation d'eau à gérer
Refroidisseur par réfrigération (sécheur frigorifique)
Ce dispositif, un peu différent des deux précédents, fonctionne sur le principe d'un cycle frigorifique. Il fait partie intégrante du traitement de l'air comprimé lorsque l'on souhaite non seulement refroidir l'air mais aussi le sécher davantage.
Un sécheur frigorifique refroidit l'air comprimé via un échangeur de chaleur alimenté par un fluide frigorigène, ce qui abaisse le point de rosée de l'air jusqu'à environ +3°C. À cette température, l'humidité résiduelle se condense massivement et est purgée, puis l'air est réchauffé à la sortie pour éviter la condensation sur les canalisations.
Ce type de refroidisseur d'air comprimé (couramment utilisé en complément des post-refroidisseurs) garantit un air très sec en sortie, adapté à la plupart des besoins industriels standards en termes de qualité d'air.
Point important
Bien que différents dans leur fonctionnement, ces trois types de refroidisseurs peuvent être combinés dans une installation complète : un post-refroidisseur (air ou eau) en sortie de compresseur, suivi d'un sécheur frigorifique pour un traitement plus poussé de l'air si nécessaire. Le choix dépendra de la qualité d'air requise et des contraintes de l'installation.
Les bénéfices concrets pour les entreprises
L'installation d'un refroidisseur d'air comprimé dans une centrale d'air comprimé apporte de nombreux avantages concrets aux entreprises utilisatrices :
| Domaine | Bénéfices du refroidisseur |
|---|---|
| Protection des équipements | Prévention de la corrosion des canalisations, réduction de l'encrassement des outils pneumatiques, protection des machines contre l'humidité |
| Continuité de production | Réduction des arrêts non planifiés, durée de vie prolongée des équipements, fiabilité accrue du système d'air comprimé |
| Qualité des produits | Air sec et propre pour les applications sensibles (peinture, agroalimentaire, pharmaceutique), réduction des défauts liés à l'humidité |
| Efficacité énergétique | Système fonctionnant de manière plus stable, réduction possible de la taille des sécheurs en aval, optimisation du rendement global |
| Coûts de maintenance | Espacement des interventions, filtres plus durables, réduction des remplacements de pièces, moins de corrosion à traiter |
En limitant l'exposition du réseau et des appareils à la chaleur et à l'eau, le refroidisseur d'air comprimé prolonge la durée de vie de l'ensemble du système. Les filtres restent efficaces plus longtemps, les réservoirs d'air comprimé sont moins sujets à l'oxydation, et les sécheurs d'air en aval subissent une charge de travail allégée.
Besoin d'assistance pour votre système de refroidissement ?
Nos experts sont à votre disposition pour analyser vos besoins, vous conseiller sur le choix de votre refroidisseur d'air comprimé et assurer la maintenance de vos équipements. Bénéficiez d'un accompagnement personnalisé pour optimiser votre installation.
Service de maintenanceComment bien choisir et entretenir un refroidisseur d'air comprimé ?
Le choix d'un refroidisseur d'air comprimé doit se faire en fonction de plusieurs critères essentiels pour garantir son efficacité et sa durabilité.
Critères de choix
- Débit et puissance du compresseur : Plus ils sont élevés, plus le refroidisseur devra être performant
- Température ambiante : En environnement chaud, privilégier un refroidisseur par eau ou un sécheur frigorifique
- Qualité d'air requise : Pour un air très sec, combiner post-refroidisseur et sécheur
- Contraintes d'installation : Espace disponible, accessibilité, présence d'un réseau d'eau
- Durabilité : Privilégier des refroidisseurs robustes (échangeur en acier inoxydable) et efficients
Bonnes pratiques d'entretien
Comme tout équipement industriel, un refroidisseur d'air comprimé doit être entretenu régulièrement pour conserver ses performances. La maintenance est généralement simple mais ne doit pas être négligée.
- Pour un refroidisseur à air : Nettoyer fréquemment les ailettes du radiateur et le ventilateur
- Pour un refroidisseur à eau : Procéder à un détartrage périodique de l'échangeur
- Vérifier régulièrement : Bon fonctionnement du séparateur de condensats et de la purge
- Intégrer au plan de maintenance : Contrôle visuel mensuel et nettoyage trimestriel
- Suivre les recommandations : Respecter les préconisations du fabricant
Conseil d'expert
Un refroidisseur d'air comprimé bien entretenu peut fonctionner efficacement pendant de nombreuses années. La durée de vie moyenne d'un équipement de qualité est de 10 à 15 ans avec une maintenance appropriée. L'investissement initial est donc rapidement rentabilisé par les économies réalisées sur la durée.

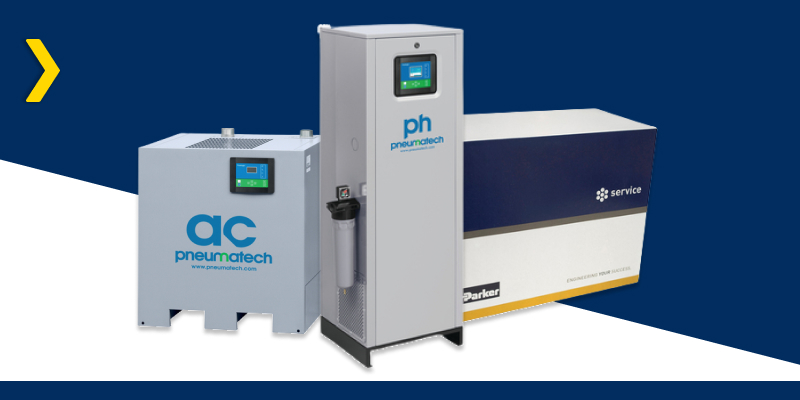

Sécheur-refroidisseur pour système à air comprimé
Nous proposons plusieurs références de sècheurs par réfrigération ou par adsorption. Retrouvez des produits de qualité par des fournisseurs / partenaires de confiances.
Découvrir les produitsConclusion
Le refroidisseur d'air comprimé joue un rôle clé dans la performance et la fiabilité d'une centrale d'air comprimé. En garantissant un air plus frais, plus sec et plus propre, il améliore l'efficacité énergétique de l'installation, protège les équipements et assure une qualité d'air conforme aux exigences industrielles.
Son choix judicieux et son entretien régulier relèvent de la bonne pratique de maintenance industrielle et permettent à l'entreprise de tirer le meilleur parti de son système d'air comprimé sur le long terme.
Rubix, en tant qu'expert de l'air comprimé, accompagne les professionnels dans ces démarches. Nos équipes peuvent vous conseiller dans le choix du refroidisseur le mieux adapté à vos compresseurs et à vos contraintes, en veillant à optimiser la qualité de l'air et l'efficacité énergétique de votre centrale d'air comprimé.
Faire appel à l'expertise Rubix, c'est l'assurance d'un partenaire de confiance pour améliorer la fiabilité de vos installations d'air comprimé, réduire vos coûts d'exploitation et maintenir une production industrielle sans interruption.
