Guide de serrage contrôlé

Couple de serrage et force de précharge

Seule une précharge correcte procure un assemblage fiable :

• précharge trop faible : risque de desserrage
• précharge trop forte : risque de déformation des pièces à assembler, ou de rupture de la vis.

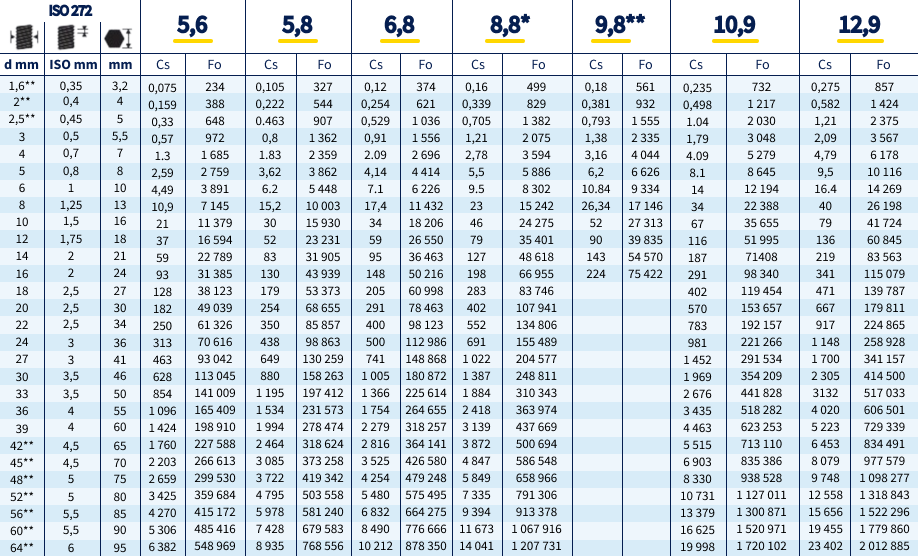

Tableau de couple de serrage

Les couples de serrage sont calculés à 85 % de la limite élastique (documentation E 25-030).

Quel coefficient de frottement ?

• Choisir le tableau de valeurs en fonction de votre vis (0.10, 0.15,ou 0.20).

Exemple : μ = 0.10

Quelle «classe de qualité» de vis ?

• Les caractéristiques des vis dépendent de leur classe de qualité (les vis 12.9 étant «les plus performantes»).
• Choisir la colonne correspondant à la classe de votre vis.

Exemple : vis d 10, qualité de vis

Couples de serrage (Cs).

• Ils sont indiqués, pour chaque type de vis, en Newton x mètre (N.m). Dans l’exemple, on appliquera un couple de serrage de 36 N.m sur la vis.

Table de conversion

L’unité internationale est le N.m (Newton x mètre).

1. Convertir des N.m

• Newton-mètre en Kilogramme-force mètre : 1 N.m = 0,102 kgf.m.
• Newton-mètre en Pound-force foot : 1 N.m = 0,738 lbf.ft
• Newton-mètre en Pound-force inch : 1 N.m = 8,851 lbf.in
• Newton-mètre en Ounce-force inch : 1 N.m = 141.61 ozf.in

2. Convertir des kgf.m

• Kilogramme-force mètre en Newton-mètre : 1 kgf.m = 9.81 N.m
• Kilogramme-force mètre en Pound-force foot : 1 kgf.m = 7.23 lbf.ft
• Kilogramme-force mètre en Pound-force inch : 1 kgf.m = 86,8 lbf.in

3. Convertir des lbf.ft

• Pound-force foot en Newton-mètre : 1 lbf.ft = 1.35 N.m
• Pound-force foot en Kilogramme-force mètre : 1 lbf.ft = 0.138 kgf.m
• Pound-force foot en Pound-force inch : 1 lbf.ft = 12 lbf.in

4. Convertir des Ibf.in

• Pound-force inch en Newton-mètre : 1 lbf.in = 0.1129 N.m
• Pound-force inch en Kilogramme-force mètre : 1 lbf.in = 0,0115 kgf.m
• Pound-force inch en Pound-force foot : 1 lbf.in = 0,083 lbf.ft
• Pound-force inch en Ounce-force inch : 1 lbf.in = 16 ozf.in
